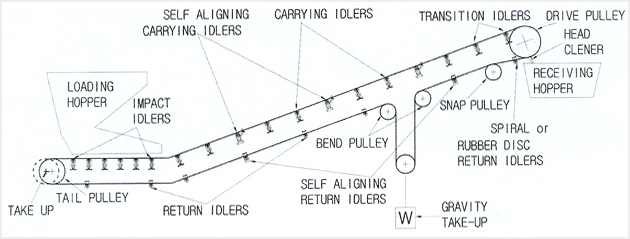

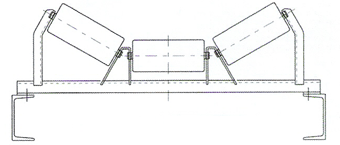

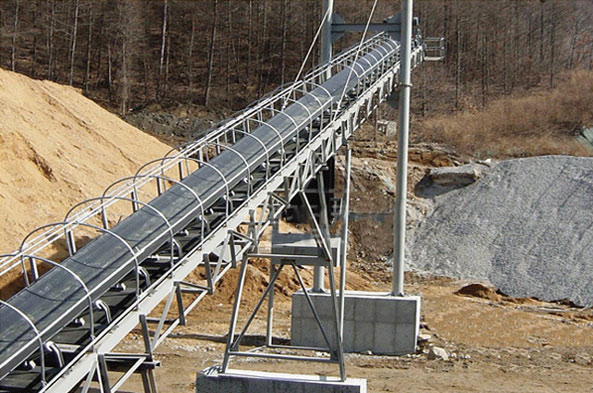

Support the blet in the section fo the conveyor that transports the materials. These may be flat or 3. degree, 30 degree, 35 degree and 45 degree thrughting types of equal roll length.

운반물을 수송하는conveyor belt를 지지하며, 길이가 길거나 서로 다른 Roll이 평평하게 20˚, 30˚, 35, 45˚ 등으로 Trough 져 있습니다.˚

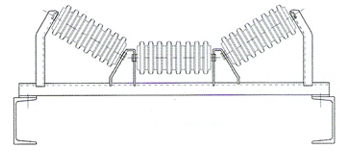

Are recommended to protect the belt and roller by absorbing impatct under loading point, especially when large lumps and heavy materrials are carried.

운반물이 낙하 될때 충격을 흡수하여 Roller 와 Belt의 손상을 방지하기 위해 사용되며 특히 운반물의 덩어리가크고 중량물일때는 반드시 사용해야 합니다.

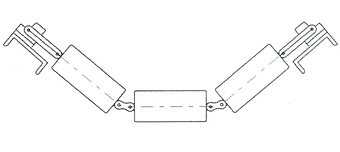

Are flexible carrying idlers designed for easy installation and removal and connected with each roller by link

링크에 의해서 3개의 Roller가 연결되어 있으며 Carrying idler의 일종으로 idler의 장탈이 쉽게되어 있습니다˚

Support the empty belt between the discharge point and the tail pulley.

Return측 Belt의 자중만을 지지하며 한개의 Return roller로 구성되어 있습니다.

Not only cleans itself, but wipes the bel clean and double-spiral configuration minimizes belt training belt problems such as misalignment.

표면에 붙은 부착물을 스스로 제거해 줄 뿐만 아니라 Belt 표면에 분은 부착물도 깨끗하게 제거해 주면 나선 모양이 Roller 중앙에서 좌우 오픈쪽 감김, 왼쪽 감감으로 되어 있어 Conveyor 운전시 Belt의
과 같은 문제점을 최소화 시켜줍니다.

Are recommended in place of plain return idlers when handling sticky materials in order to prevent the build-up of materials on the return idlers.

끈적끈적한 운반물을 운반할때 Return roller표면에 운반물이 붙는 것을 방지하기 위해 평평한 Retrun roller 대신 사용하는 것이 좋습니다

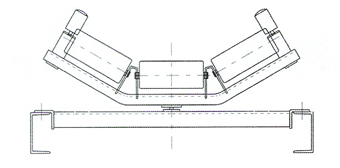

Assist in keeping the belt centered on the conveyor, reversible-type is used on belt traveling in either direction. positive-type is
used on blet travling in one direction only
and is illustrated.

Cover Blet의 시행을 방지하여 Carrying 측 belt의 자동조심ㅇ르 목적으로 하여 Reversible type(R-type)와 Possitive type(N-type)가 있으며 그림은
N-type 입니다.

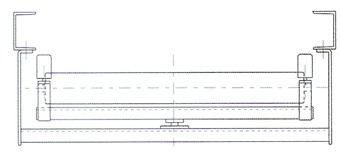

Used for the same purposes as are Self-aligning carrying idlers they are of the Reversible type, belt travel-either direction, and the Possitive-type
belt travel-one direction only. The Possitive-type
is illustrated.

Self-aligning Carrying ideler와 같은 목적으로
Return측에 사용되며 Reversible type(R-type)와 Possitive type(N-type)가 있으며 그림은 N-type
입니다.

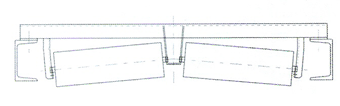

Are of 2-rolls in-line, inverted trough angle of 5
degree and located at concave conversion of return belt.

2개의 Roller가 5각도로 거꾸로 Trough져 있으며 Return belt측의 완곡부에 설치합니다.

Are of 3-rolls in-line and permit angular adjustment of the trougthed rolls from 5 degree to 25 degree, permitting conformiting to the contour during the transition.

3개의 Roller로 이루어져 있으며 Trough angle 5˚ ~25˚ 이내에서 Belt의 Transition에 따라 맞추어 사용할 수 있습니다.

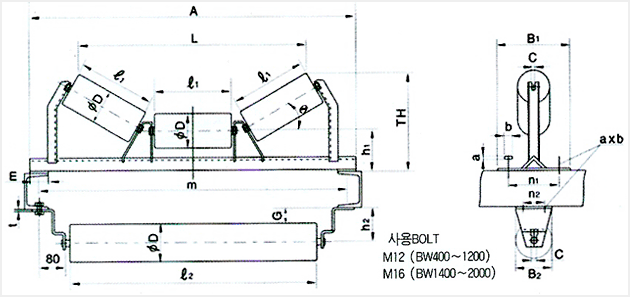

Unit=mm

item	두께	dimension																total weight(kg)
		D	ℓ1	A	m	h1	n1	B1	E	C	axb	AA		AA		AA
		D	ℓ1	A	m	h1	n1	B1	E	C	axb	TH	L	TH	L	TH	L
	400	89.1	145	690	640	125	140	190	50x6	14.5	15x25	223	464	245	427	275	393	12.0
	450		165	740	680							230	522	256	480	283	441	12.7
	500		180	790	740							235	566	263	522	303	468	13.5
	600		210	880	840	140	150	200				260	650	294	604	339	550	17.4
	650		230	940	890	140	150	200				270	738	303	668	349	580	19.2
	750	114.3	265	1090	1040	150	160	210				301	804	344	761	402	682	23.4
	800		280	1140	1090							309	847	352	801	416	695	24.6
	900		315	1240	1190							318	948	369	898	438	799	26.1
	1000		345	1340	1290							328	1067	418	1001	491	878	28.3
	1050	139.8	330	1390	1340	180	180	230		18.5		360	1118	400	1063	519	934	41.1
	1200	139.8	420	1540	1490	180	180	230		18.5		338	1262	455	1190	554	1054	45.2
	1400	165.2	500	1790	1730	250	260	340	65.9	23	19x32	508	1489	589	1416	697	1296	82.2
	1600		580	1990	1930	250	260	340		23		535	1719	629	1636	754	1445	91.1
	1800		650	2280	2220	280	330	390		26		589	1921	684	1824	833	1622	129.4
	2000		730	2480	2420	280		390		26		617	2149	734	2043	890	1821	140.8
	2200		800	2680	2620	300		400		32		662	2352	789	2231	960	2001	160.8

Unit=mm

item	두께	dimension											total weight(kg)
item	두께	D	ℓ1	A	m	h2	n2	B2	G	t	C	axb	total weight(kg)
	400	89.1	460	890	600	110	60	120	65	4.5	14.5	15x25	6.4
	450		510	740	680								6.8
	500		560	790	740								7.3
	600		560	880	840								8.2
	650		710	940	890								9.7
	750	114.3	850	1090	1040								10.4
	800		900	1140	1090				53				12.3
	900		1000	1240	1190								14.0
	1000		1100	1340	1290								15.7
	1050	139.8	1150	1390	1340	130	100	150	60	6	18.5		22.8
	1200	139.8	1300	1540	1490	130	100	150	60	6	18.5		25.2
	1400	165.2	1510	1790	1730	160	120	200	78	9	23	19x32	40.0
	1600		1710	1990	1930						23		44.2
	1800		3000	2280	2220						26		55.0
	2000		2200	2480	2420						26		60.0
	2200		2400	2680	2620						32		71.8

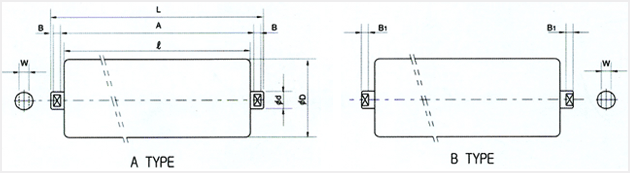

Unit=mm

item	belt width	dimension								bearing #	total weight(kg)
item	belt width	φD	φd	ℓ	L	A	B	B₁	W	bearing #	total weight(kg)
	400	89.1	20	145	175	153	8	11	14	6204zz	6.4
	450			165	195	173					6.8
	500			180	210	188					7.3
	600			210	240	218					8.2
	650			230	270	238					9.7
	750	114.3		265	295	273					10.4
	800			280	310	288					12.3
	900			315	345	323					14.0
	1000			345	375	363					15.7
	1050	139.8	25	370	410	380	11	15	18	6205zz	22.8
	1200	139.8	25	420	460	430			18	6205zz	25.2
	1400	165.2	30	500	540	510			22	6206zz	40.0
	1600		30	580	620	590			22	6206zz	44.2
	1800		35	650	690	660			25	6207zz	55.0
	2000		35	730	770	740			25	6207zz	60.0
	2200		40	800	840	810			31	6208zz	71.8

item	belt width	dimension								bearing #	total weight(kg)
item	belt width	φD	φd	ℓ	L	A	B	B₁	W	bearing #	total weight(kg)
	400	89.1	20	460	502	480	8	11	14	6204zz	5.0
	450			510	552	530					5.4
	500			560	602	580					5.9
	600			660	702	680					6.8
	650			710	752	730					7.3
	750	114.3		850	902	880					10.5
	800			900	952	930					11.1
	900			100	1052	1030					12.2
	1000			1100	1152	1130					13.3
	1050	139.8	25	1150	1210	1180	11	15	18	6205zz	20.2
	1200	139.8	25	1300	1360	1330			18	6205zz	22.4
	1400	165.2	30	1510	1580	1550			22	6206zz	34.0
	1600		30	1710	1780	1750			22	6206zz	38.2
	1800		35	2000	2070	2040			25	6207zz	49.0
	2000		35	2200	2270	2240			25	6207zz	54.0
	2200		40	2400	2470	2440			31	6208zz	65.8
